Seria JFBB | Metryczne samosmarujące

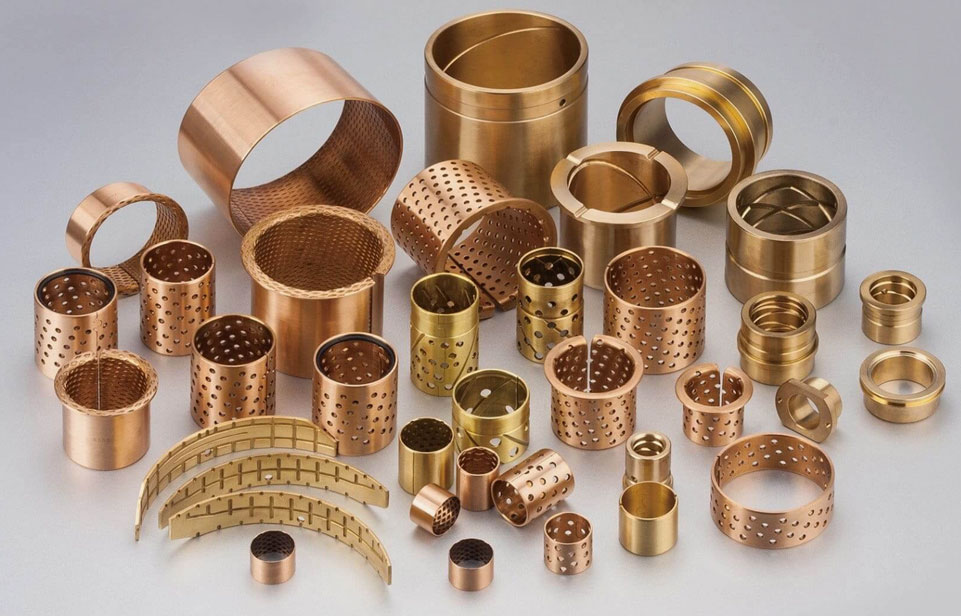

JFBB, metryczne, samosmarujące, bezolejowe tuleje łożysk kołnierzowych z grafitu

Norma: ISO 3547-2 Materiał: brąz z osadzonym grafitem Konfiguracja kołnierzowa

Obsługa ładunku

Statyczne: 220 N/mm²

Dynamiczne: 100 N/mm²

PV maks.: 1,6 N/mm²·m/s

Zakres termiczny

Min.: -40°C

Maks.: 180°C

Krótki pik: 220°C

Ograniczenia prędkości

Ciągła: 0,45 m/s

Przerywany: 0,9 m/s

Oscylacja: 0,3 m/s

Architektura projektowa

Łożysko kołnierzowe JFBB wykorzystuje kontrolowaną sieć dystrybucji grafitu w matrycy z brązu fosforowego. Korki grafitowe są wstawiane w odstępach co 45 stopni zarówno na cylindrycznej powierzchni ślizgowej, jak i na promieniowej powierzchni kołnierza. Ten podwójny układ smarowania powierzchniowego zapewnia ciągłą pracę bezolejową przy połączonym obciążeniu promieniowym i osiowym. Kołnierz jest odlany integralnie z korpusem łożyska, co eliminuje problemy z pasowaniem na wcisk, typowe dla oddzielnych podkładek oporowych. Wymiary metryczne są zgodne z normą ISO 3547-2 ze standardowymi tolerancjami średnicy wewnętrznej H8 i średnicy zewnętrznej h8. Prostopadłość kołnierza utrzymuje się w granicach 0,04 mm w całym zakresie średnic.

Specyfikacja smaru grafitowego

Wielkość cząstek: 150 mikronów | Czystość: 99,5 procent | Pokrycie: 22 do 28 procent powierzchni przesuwnej | Wstaw wzór: rozkład kreskowania

Dane certyfikatu materiałowego

Bazowy stop	CuSn7Pb6Zn3	Zgodny z normą DIN 1709
Granica plastyczności Rp0,2	Minimum 250 N/mm²	ISO 6892-1
Wytrzymałość na ściskanie	480 N/mm²	ISO604
Zakończono chropowatość powierzchni	Ra 0,8 mikrometra	ISO4287

Obszary rozmieszczenia operacyjnego

Ciężka maszyna

Punkty obrotowe zawieszenia koparki
Przeguby ładowarek kołowych
Mechanizmy pochylania lemiesza spychacza

Obsługa materiałów

Wózki końcowe suwnic
Napinacze napędu przenośnika
Siłowniki pochylenia masztu wózka widłowego

Automatyka Przemysłowa

Robotyczne stawy nadgarstków
Wybierz i umieść siłowniki obrotowe
Tabele indeksujące linii montażowych

Sprzęt pokładowy marynarki

Wsporniki obrotowe wysięgnika wciągarki
Systemy uruchamiania żurawików
Punkty zawiasów pokrywy włazu

Rozkład obciążenia kołnierza

Maksymalne obciążenie osiowe na powierzchni czołowej kołnierza: 35 N/mm². Średnica kołnierza dobrana tak, aby rozkładać obciążenia wzdłużne bez odkształcenia plastycznego podłoża z brązu.

Kompatybilność wału

Wał ze stali hartowanej 45 do 55 HRC z Ra 0,2 do 0,5 mikrometra. Unikaj wałów chromowanych lub nierdzewnych ze względu na ryzyko zatarcia smaru grafitowego.

Wymagania mieszkaniowe

Tolerancja ISO H7 dla zastosowań pasowanych na wcisk. Tolerancja głębokości pogłębienia ±0,05 mm. Wymagana faza ołowiu 1,5 mm pod kątem 20 stopni.

Cykl życia smaru

Wkładki grafitowe zapewniają smarowanie przez 8000 do 12000 kilometrów ślizgu pod obciążeniem znamionowym. Wymienić tuleję, gdy współczynnik tarcia przekracza 0,20.

Wymiary kołnierzy metrycznych, zakres standardowy

Wymiary tulei kołnierzowej JFBB w mm
Identyfikator	OD	Średnica zewnętrzna kołnierza	Długość L	Grubość kołnierza
8	12	18	8, 10, 12, 15	2.0
10	14	22	10, 12, 15, 20	2.0
12	18	28	10, 12, 15, 20, 25	2.5
16	22	32	15, 20, 25, 30	2.5
20	28	42	20, 25, 30, 40	3.0
25	33	50	25, 30, 40, 50	3.0
30	40	58	30, 40, 50, 60	3.5
35	45	65	35, 40, 50, 70	3.5
40	50	70	40, 50, 60, 80	4.0
50	62	85	50, 60, 70, 100	4.0

Dostępne niestandardowe średnice wewnętrzne od 6 mm do 120 mm. Średnice kołnierzy do 150 mm dla konfiguracji z ciężkimi ścianami. W przypadku kombinacji niestandardowych wymagana jest konsultacja.

Często zadawane pytania

Czy łożysko JFBB można stosować w zastosowaniach podwodnych?

Tak. Smar grafitowy jest obojętny i nie zmywa się w słodkiej ani słonej wodzie. Maksymalna prędkość w zanurzeniu ograniczona do 0,2 m/s, aby zapobiec przedostawaniu się wody do porów matrycy z brązu.

Jaka jest zalecana siła docisku podczas montażu

Siła nacisku waha się od 5 kN dla łożysk o średnicy wewnętrznej 8 mm do 45 kN dla łożysk o średnicy wewnętrznej 50 mm. Obliczenia na podstawie wcisku otworu oprawy od 0,025 mm do 0,050 mm dla standardowych pasowań z tolerancją H7.

Czy kołnierz wymaga dodatkowych podkładek oporowych

Nie. Zintegrowana powierzchnia czołowa kołnierza zawiera wkładki grafitowe rozmieszczone specjalnie tak, aby wytrzymywały osiowe obciążenia wzdłużne do 35 N/mm². Dodatkowe podkładki oporowe nie są wymagane w normalnych warunkach pracy.

Jak rozpoznać zużyte łożyska JFBB

Wskaźniki zużycia obejmują zwiększony hałas podczas pracy, luz promieniowy przekraczający 0,15 mm mierzony przy średnicy wewnętrznej lub widoczne wyczerpanie grafitu, gdy na powierzchni ślizgowej pozostaje mniej niż 15 procent powierzchni smaru.

Wytyczne dotyczące instalacji

Krok A

Sprawdź głębokość pogłębienia w obudowie. Włóż głębokościomierz mikrometrowy, aby zmierzyć odległość od czoła obudowy do występu pogłębienia walcowego. Głębokość musi być równa grubości kołnierza plus luz od 0,05 mm do 0,10 mm.

Krok B

Usuń zadziory ze wszystkich krawędzi obudowy. Użyć drobnego pilnika lub narzędzia do gratowania przy wejściu do otworu, narożniku pogłębienia walcowego i powierzchni osadzenia kołnierza. Przed prasowaniem usuń wszystkie metalowe wióry.

Krok C

Nałóż lekki olej montażowy wyłącznie na otwór oprawy. Nie nakładać oleju na zewnętrzną średnicę tulei. Użyj zaciskarki, która równomiernie styka się z całym obwodem kołnierza.

Krok D

Naciśnij ze stałą prędkością od 5 do 10 mm na sekundę. Zatrzymaj natychmiast, gdy kołnierz zetknie się z pogłębieniem walcowym obudowy. Nie uderzaj młotkiem ani nie uderzaj prasy.

Nigdy nie spawaj ani nie obrabiaj łożyska po montażu. Ciepło powyżej 250°C pogarsza właściwości smaru. Obróbka pomontażowa uszkadza wzór płytki grafitowej.

Średnica wewnętrzna F7 I.D.фd		Średnica zewnętrzna m6 0.D.D		Kołnierz			L -0,1 -0,3																					Identyfikator Po naciśnięciu- Dopasowanie	I.D.фd
Średnica wewnętrzna F7 I.D.фd		Średnica zewnętrzna m6 0.D.D		фF	t		10	11	12	13	15	18	20	23	25	27	35	37	38	47	48	50	58	60	68	80	90	Identyfikator Po naciśnięciu- Dopasowanie	I.D.фd
6	0.032 0.020	10	0.034 0.023	20	3	0 -0,03	0610	0611	0612																			0.016 0.004	6
8	0.040 0.025	12	0.034 0.023	25					0812	0813	0815																	0.021 0.006	8
10	0.040 0.025	14		25						1013		1018																0.021 0.006	10
12	0.050 0.032	18		30				1211				1218		1223														0.031 0.013	12
13		19	0.041 0.028	30						1313		1318		1323														0.026 0.008	13
15		21		35						1513		1518		1523															15
16		22		35						1613		1618		1623	1625														16
18		24		40								1818	2020	1823															18
20	0.061 0.040	28		45	5								2520		2025													0.037 0.016	20
25		33	0.050 0.034	50									3020		2525													0.032 0.011	25
30		38		55									3520		3025		3035											0.032 0.011	30
35	0.075 0.050	44		65											3525		3535											0.046 0.021	35
40		50		70	7											4027		4037		4047								0.046 0.021	40
50		62	0.060 0.041	90	8														5038		5048		5058					0.040 0.015	50
60	0.090 0.060	74	0.062 0.043	110	8														6038		6048		6058		6068			0.053 0.023	60
70		85	0.073 0.051	120	10																	7050				7080		0.046 0.016	70
80		96	0.073 0.051	140	10																			8060			8090	0.046 0.016	80
